Apparatuur veroudering en inefficiëntie
Verouderde apparatuur met een levensduur van meer dan 8-10 jaar
Efficiëntieverlies als gevolg van slijtage van mechanische transmissiecomponenten
Verouderde besturingssystemen die het energieverbruik niet nauwkeurig beheren
Onjuiste bewerkingsparameterinstellingen
Niet -overeenkomende snijsnelheid, voedingssnelheid en snij diepte
Overmatige stationaire tijd en lage effectieve bewerkingstijd
Continue volledige werkzaamheden van het koelsysteem
Inefficiënt motorsysteem
Algemene asynchrone motoren hebben een efficiëntie van slechts 75-85%
Onjuiste instellingen voor de omvormer parameter
Slechte motorlaad matching
Energieafval in hulpsystemen
Hydraulisch systeem lekt en overmatig hoge drukinstellingen
Overmatig gebruik van koel- en smeersystemen
Onjuiste verlichting- en ventilatiesysteemontwerp
Slecht productiebeheer
Overmatige inactieve tijd wanneer apparatuur inactief is
Ongeoptimaliseerde bewerkingsprocesroutes
Gebrek aan monitoring- en analysesystemen voor energieverbruik
Upgrade van apparatuur en retrofit -plan
| Renovatieproject | Energiebesparing | Terugverdientijd |
| Vervanging van zeer efficiënte permanente magneet synchrone spindelmotor | 15-25% energiebesparing | 1,5-2 jaar |
| Installatie van intelligent frequentieconversie -besturingssysteem | 10-15% energiebesparing | 1-1,5 jaar |
| Upgrade naar High-Precision Roller Guide | 5-8% energiebesparing | 2-3 jaar |
| Installatie van energiebewakingssysteem | 8-12% indirecte energiebesparing | 0,5-1 jaar |
Verwerkingsprocesoptimalisatiestrategie
((((((((1) Snijdparameteroptimalisatie
Gebruik high-speed snijstechnologie om de verwijderingssnelheid van het materiaal te verbeteren
Gebruik CAM -software om het toolpad te optimaliseren
Implementeer droog snijden of minimale smeertechnologie
(2) Optimalisatie van productieplanning
Rationeel de verwerkingsreeks op rationeel rangschikken om de stationaire apparatuur te verminderen
Batchproces vergelijkbare onderdelen om de tijdsveranderingstijd te verminderen
Implementeer preventief onderhoud om plotseling downtime te voorkomen
Hulpsysteem energiebesparende maatregelen
(1) Wijziging van het koelsysteem
Installeer de variabele frequentiegeregelde koelpomp
Gebruik intelligent temperatuurregelsysteem
Gebruik een zeer efficiënte koelvloeistoffilterapparaat
(2) optimalisatie van hydraulische systeem
Gebruik een servomotor om de hydraulische pomp aan te drijven
Implementeer druk bij het matchen van de druk
Controleer regelmatig de pijpleidingafdichting
Overwegingen voor het implementeren van energiebesparende renovaties
Voorlopige beoordelingen zijn cruciaal
Voer een gedetailleerde energie -audit uit
Identificeer belangrijke energieverbruikpunten
Bereken het rendement van de investering
Stapsgewijze implementatiestrategie
Begin met het gemakkelijke en vervolgens eerst de moeilijke software, daarna hardware
Pioneer eerst, dan ophalen
Stel een energiebesparende basislijn op
Continue monitoring en verbetering
Analyseer regelmatig gegevens van energieverbruik
Stel energiebesparende prestatiestatistieken op
Optimaliseer de verwerkingstechnieken voortdurend

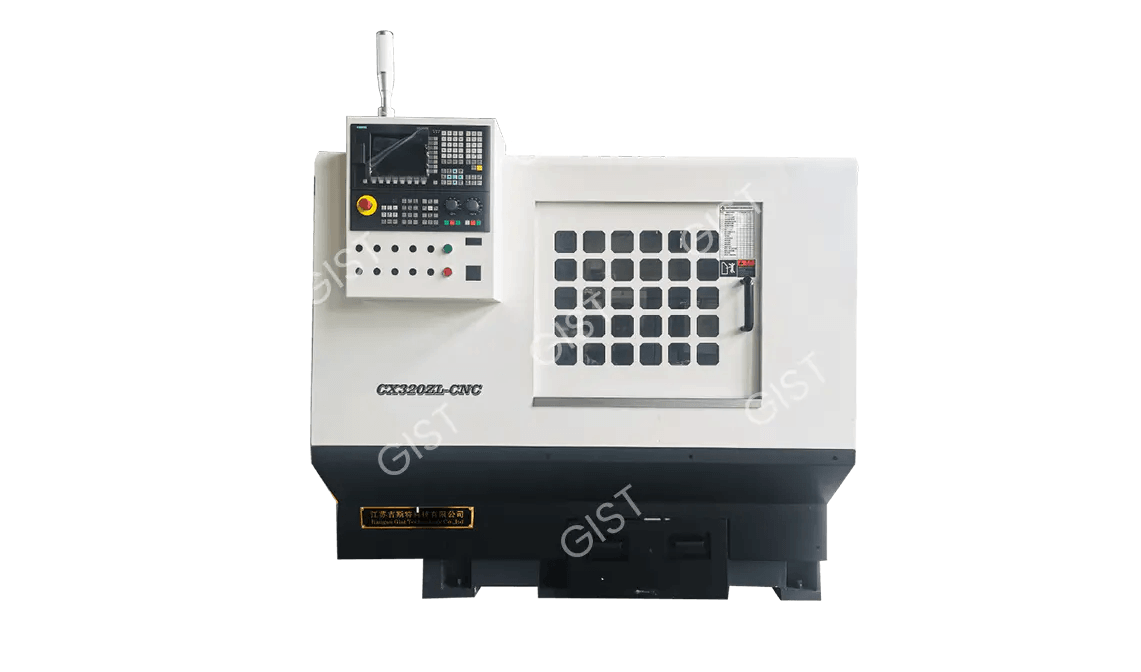

CNC -draaibanken (Computer Numerical Control Drades) zijn moderne verwerkingsapparatuur die digitale signalen gebruikt om beweging van het gereedschap van de machine te regelen en bewerkingsprocessen. Ze spelen een onvervangbare rol in de productie -industrie:
Precisieonderdelenbewerking: ze zijn in staat om precisie te bewerken, verschillende roterende onderdelen zoals assen, schijven en mouwen, het bereiken van een dimensionale nauwkeurigheid van IT6-It7 en oppervlakteruwheid van RA0.8-1,6 μm.
Complexe vormbewerking: door multi-as koppeling kunnen ze complexe gebogen oppervlakken, taps, draden (inclusief multi-star threads) en speciaal gevormde contouren, vormen die moeilijk te bereiken zijn op traditionele draaibanken bewerken.
Massaproductiebezit: door programmabesturing bereiken ze een hoge consistentie in het bewerkingsproces, waardoor ze bijzonder geschikt zijn voor de gestandaardiseerde productie van grootschalige, zeer nauwkeurige onderdelen.
Foundation voor geautomatiseerde productie: als een belangrijk onderdeel van flexibele productiesystemen (FMS) en geautomatiseerde productielijnen, maken ze een samenwerkingsbewerking met andere apparatuur mogelijk.
( 1 ) Hoge precisie en hoge herhaalbaarheid
Met behulp van een kogelschroefaandrijving kan de positioneringsnauwkeurigheid ± 0,005 mm bereiken.
Een gesloten-luscontrolesysteem compenseert in realtime fouten.
Herhaalbaarheid van het bewerken bereikt tot 99,9%, waardoor de menselijke fout wordt verminderd.
( 2 ) Aanzienlijk verbeterde bewerkingsefficiëntie
Geoptimaliseerde snijparameters:
Spindelsnelheid kan meer dan 8000 tpm bereiken (vergeleken met 2000 tpm voor traditionele draaibanken).
Snelle traversnelheid is groter dan 30 m/min.
Verminderde hulptijd:
Automatische tijdsveranderingstijd is 1-3 seconden.
Directe programma -oproepen zijn voltooid.
Werkefficiëntie is 3-5 keer hoger dan die van gewone draaibanken.
( 3 ) Flexibele bewerking
Het verwerken van verschillende onderdelen kan worden verwerkt door programma's te wijzigen.
Een enkele machine kan meerdere processen voltooien, zoals draaien, boren en tikken.
Schakel snel over tussen productsoorten, aanpassing aan de productie van meerdere variëteiten.
(4) Intelligente werking
Uitgerust met automatische toolinstelling, gereedschapscompensatie en foutdiagnosefuncties.
Een grafische programmeerinterface vereenvoudigt de werking.
Opslag van honderden bestanden. Een enkel bewerkingsprogramma kan op elk moment worden opgeroepen.
( 5 ) Kwaliteitsbestuurbaarheid
Realtime monitoring van het bewerkingsproces
Automatische detectie en compensatie van gereedschapslijtage
Verwerkingsgegevens zijn traceerbaar voor management van eenvoudige kwaliteit
( 1 ) Mechanische structuur
High-Rigidity Bed:
Gemaakt van Meehanite gietijzer of harsbeton
Geoptimaliseerde ribstructuur voor verbeterde trillingsweerstand
Precision Guide System:
Lineaire rolgeleiders of schuifgidsen
Vooraf geladen structuur elimineert terugslag
High-performance spindel:
Keramische lagers of hydrostatische lagers
Constant temperatuurkoelsysteem regelt de thermische vervorming
( 2 ) Functies voor het besturingssysteem
Multi-Axis Linkage Control:
Standaardconfiguratie: X- en Z -assen, optionele C- en Y -assen
Maakt frees- en draaibewerkingen mogelijk
Intelligente functiemodules:
Tool Life Management
Adaptieve controle
Botsingsbeveiligingssysteem
( 3 ) Toolsysteemfuncties
VDI/BMT standaard torentje
Ondersteunt live tools (frezen en boorfuncties)
Snelle mechanisme voor gereedschapsverandering
Hogedrukkoelsysteem (optioneel)
| Vergelijkingsitems | CNC Lathe | Traditionele draaibank |
| Bewerkingsnauwkeurigheid | ± 0,005 mm | ± 0,05 mm |
| Complexe delen | Machinaal | Moeilijk te machineren |
| Omschakelingstijd | 10-30 minuten | 2-4 uur |
| Bedieningsvereisten | Programmeervaardigheden vereist | Hangt af van de ervaring van technicus |
| Arbeidskosten | Eén persoon kan meerdere machines bedienen | Eén persoon bedient één machine |
| Geschikt voor batchproductie | Enkele tot grote batchproductie | Kleine batchproductie |
Typische toepassingsscenario's
Verminderde arbeidsafhankelijkheid
Eén operator kan meerdere machines beheren, waardoor arbeidskosten worden verlaagd.
De behoefte aan bekwame technici is verminderd, waardoor nieuwe operators kunnen werken met minimale training.
Materiaal- en energiebesparing
Geoptimaliseerde snijparameters verminderen de schrootpercentages (van 5% tot 0,5%).
Hoog efficiënte elektrische spindels gebruiken 20% tot 30% minder energie dan traditionele motoren.
Langere gereedschapsleven
Intelligente snijparameters Hoge drukkoelvloeistof verhogen de levensduur van het gereedschap met 50% tot 100%.
Verminderde frequentie van gereedschapsverandering verlaagt de gereedskosten.
Als precisie -bewerkingsapparatuur zijn CNC -draaibanken ongetwijfeld verschillende problemen tijdens het gebruik. Het begrijpen van deze problemen en hun oplossingen is cruciaal om de kwaliteit van het bewerken te waarborgen en de productie -efficiëntie te verbeteren.
Symptomen: onderdeeldimensies na bewerking liggen buiten het tolerantiebereik
Oorzaak analyse:
Onjuiste instellingen voor parameter voor het compenseren van gereedschap
Overmatige machine -terugslag
Werkstukvervorming tijdens het klemmen
Thermische vervorming veroorzaakt door temperatuurschommelingen
Oplossingen:
Controleer en compenseer regelmatig de terugslag
Gebruik een stabieler armatuursysteem
Controleer de omgevingstemperatuur van de workshop (bij voorkeur 20 ± 2 ° C)
Verwarm het gereedschap van de machine voor het bewerken (gedurende minimaal 30 minuten)
Symptomen: ovalisatie of conische cilindrische delen
Oorzaak analyse:
Overmatige spindelradiale runout
Centrale en spil verkeerd uitlijning
Overmatige snijkrachten die leiden tot vervorming
Ongelijke gereedschapslijtage
Oplossingen:
Controleer en pas de nauwkeurigheid van de spindel aan (runout moet ≤ 0,005 mm zijn)
Herkalibreer centrum coaxialiteit
Optimaliseer de snijparameters (verminder de voeding of snijdiepte)
Vervang de tools regelmatig en implementeer de compensatie van gereedschapslijtage
Symptomen: voor de hand liggende gereedschapsporen of gebabbelstekens op het bewerkte oppervlak
Oorzaak analyse:
Onjuiste snijparameters (te lage snelheid of te hoge voeding)
Onjuiste gereedschapsgeometrie
Onvoldoende machinegereedschapstijfheid veroorzaakt trillingen
Onvoldoende koeling en smering
Oplossingen:
Verhoog de snijsnelheid (150-300 m/min aanbevolen voor carbide-gereedschappen)
Gebruik een scherpe harkhoek en een geschikte gereedschapsneusstraal
Inspecteer en draai alle bewegende delen vast
Zorg voor voldoende koelvloeistofstroom en druk
Symptomen: verkleuring of een geharde laag op het bewerkte oppervlak
Oorzaak analyse:
Overmatige snijtemperatuur
Ernstige gereedschapslijtage
Onvoldoende koelvloeistofconcentratie
Onvoldoende voedingssnelheid die leidt tot verhoogde wrijving
Oplossingen:
Vervang versleten gereedschap onmiddellijk
Verhoog de koelvloeistofconcentratie (5-10% aanbevolen)
Verhoog de voedingssnelheid op de juiste manier (vermijd minder dan 0,05 mm/min)
Gebruik een hogedrukkoelmiddelsysteem (druk ≥ 7 MPa)
Symptomen: spindeltrillingen, abnormale ruis of overmatige temperatuurstijging
Oorzaak analyse:
Lagerkleding of slechte smering
Ongelijke riemspanning
Spindel dynamische onbalans
Motoraandrijving mislukt
Oplossing:
Vervang regelmatig spindellagers (8.000 uren aanbevolen)
Controleer en pas de riemspanning aan en pas
Opnieuw balanceren
Controleer de stroomuitgangsstroom op stabiliteit
Symptomen: hoge bewegingsweerstand, onnauwkeurige positionering of abnormaal geluid
Oorzaak analyse:
Onvoldoende gidsrailsmering
Ineffectieve kogelschroef vooraf laden
Stuck Guide Rail Guard
Versleten geleidrailoppervlak
Oplossing:
Zorg ervoor dat het automatische smeersysteem goed functioneert (olieblaassnelheid 0,1-0,3 ml/min)
Pas de schroefpreload opnieuw aan
Schoon chips van de geleiderreinwachter
Ernstige slijtage vereist vervanging van de geleidingsrailsassemblage
Veel voorkomende alarmcodes:
Overbelasting alarm (al.10)
Encoder Fault (al.16)
Overspanning alarm (al.30)
Handelingsmethoden:
Controleer op overmatige mechanische belasting
Controleer op losse encoderkabels
Meet voor stabiele roosterspanning (380V ± 10%)
Vervang de servoaandrijving indien nodig
Symptoom: systeem reageert niet of wordt automatisch opnieuw opgestart
Oorzaak analyse:
Oververhitting van het systeem
Stroomvoorziening interferentie
Softwareconflict
Onvoldoende geheugen
Oplossingen:
Controleer op de juiste werking van de koelventilator
Installeer een spanningsregelaar en filter
Regelmatig onnodige programma's wissen
Voer systeemback -up uit en herstel
Draagtypen:
Flank slijtage (vervangen als VB> 0,3 mm)
Wieg slijtage
Tool Tip Chipping
Preventieve maatregelen:
Selecteer geschikt gereedschapsmateriaal (carbide/cbn/keramiek) voor het materiaal
Gebruik geoptimaliseerde snijparameters (zie aanbevelingen voor de fabrikant van gereedschap)
Zorg voor voldoende koeling en smering
Vermijd intermitterend snijden
Hoofdoorzaken:
Plotselinge veranderingen in snijkracht (bijvoorbeeld ongelijke voorraad)
Overmatig gereedschap overhangen
Harde plekken in het werkstuk
Programmafouten die leiden tot botsingen
Preventieve maatregelen:
Controleer de voorraad voor het bewerken
Minimaliseer de overhang van het gereedschap (niet meer dan 4 keer de diameter)
Gebruik incrementeel snijden (ruw en afwerking)
Gebruik simulatiesoftware om het programma te verifiëren
Veel voorkomende fouten:
Overmatige klemkracht die leidt tot vervorming
Onjuiste selectie van het positioneren van datums
Het niet kalibreren van het armatuur niet te kalibreren
Correcte aanpak:
Gebruik een momentsleutel om klemkracht te regelen (meestal 50-100 nm)
Houd aan het principe van uniforme datums
Controleer de nauwkeurigheid van de functie Positionering maandelijks (≤ 0,01 mm)
Belangrijkste onderhoudsitems:
Smeersysteem: controleer het oliepeil en de kwaliteit wekelijks
Koelsysteem: vervang koelvloeistof en reinig de radiator maandelijks
Pneumatisch systeem: controleer het filter en draai dagelijks af
Elektrisch systeem: Controleer Terminal Tightness Driemaandelijks
Oplossing:
Gebruik scherpe gereedschappen (harkhoek 12-15 °)
Verhoog de snijsnelheid (≥120 m/min)
Gebruik snijvloeistof met extreme drukadditieven
Vermijd lage snelheid, met hoge voeding
Preventieve maatregelen:
Gebruik PCD -tools
Verhoog snijsnelheid (3000-5000 tpm)
Gebruik op kerosine gebaseerde snijvloeistof
Houd een hoogwaardige afwerking op het gereedschapsharkgezicht
Wanneer bewerkingsproblemen optreden, wordt aanbevolen om deze stappen te volgen voor het oplossen van problemen:
Fenomeenbevestiging: registreer specifieke symptomen (afmetingen, oppervlak, geluid, enz.)
Parametercontrole: verifieer de huidige snijparameters en -procedures
Toolcontrole: meet gereedschapslijtage
Machinevoorwaarde: controleer de bewegingsnauwkeurigheid en de stijfheid van elke as
Procesanalyse: evalueer de rationaliteit van de procesroute
Materiaalbevestiging: controleer de consistentie van het werkstukmateriaal
Omgevingsfactoren: overweeg de effecten van temperatuur, vochtigheid en trillingen
| Onderhoudsitems | Cyclus | Inspectiegegevens |
| Spindelnauwkeurigheid | Maandelijks | Radiale runout, axiaal spel |
| Begeleidingsconditie | Wekelijks | Smeerconditie, slijtage |
| Torentje positionering | Quarterly | Herhaalbaarheid |
| Koelsysteem | Maandelijks | Concentratie, pH -waarde, stroomsnelheid |
| Elektrisch systeem | Halfjaarlijks | Eindblokken, aardingsweerstand |
Controleer voordat u de machine start
Controleer het hydraulische olieniveau (bewaar het op de 2/3 positie van het olievenster)
Bevestig dat de luchtdruk stabiel is binnen het bereik van 0,4-0,6 mpa
Controleer de smering van de geleidrails van elke as (de oliefilm moet gelijkmatig worden verdeeld)
Controleer de koelvloeistofconcentratie (5-8% wordt aanbevolen)
Monitoring tijdens de werking
Controleer het geluid van de spindelbewerking (er mag geen abnormale trillingen en ruis zijn)
Observeer de soepele beweging van elke as (geen kruip of jitter)
Controleer de systeemtemperatuur (de temperatuurstijging van de spil is niet groter dan 25 ℃)
Werking voordat u de machine uitschakelt
Reinig de chips op de werkbank en het torentje (gebruik een speciale borstel)
Verplaats elke as naar het midden van het gereedschap Machine (om ongelijke kracht op de geleidrails te voorkomen)
Controleer de gereedschapslijtage en neem deze op (VB -waarde is niet groter dan 0,3 mm)
(1) wekelijks onderhoud
Onderhoud van het smeersysteem
Controleer het olieniveau van de automatische smeerpomp (vul ISO VG32 -geleiderrailolie aan)
Smeer de staartmouw handmatig (gebruik lithiumgebaseerd vet)
Reinig de binnenkant van de railwacht (blaas met gecomprimeerde lucht)
Onderhoud van het koelsysteem
Reinig het koelvloeistoffilter (meshgrootte ≥100 mesh)
Controleer de pH-waarde van de koelvloeistof (houd deze in het bereik van 8,5-9,5)
Verwijder het sediment uit de watertank (magnetische staaf absorbeert metalen chips)
(2) Maandelijks onderhoud
Inspecteer mechanische onderdelen
Meet de spindelradiale runout (≤0,005 mm)
Controleer de voorbelasting van de kogelschroef (axiale klaring ≤0,01 mm)
Controleer de nauwkeurigheid van de torentje -positionering (herhaalpositionering ≤0,005 mm)
Inspectie van elektrische systeem
Draai alle aansluitingen van de verbindingen vast (koppel 2-4n · m)
Controleer grondweerstand (≤4Ω)
Reinig het filter van de elektrische regelkast (omgekeerde zuivering met perslucht)
(3) Kwartaalonderhoud
Onderhoud van hydraulisch systeem
Vervang het hydraulische oliefilter (filtratienauwkeurigheid 10μm)
Controleer de hydraulische druk (in overeenstemming met de kalibratiewaarde van de apparatuur)
Controleer de pijpleidingafdichting (geen lekkage)
Precisiekalibratie
Laserinterferometer om de positioneringsnauwkeurigheid van elke as te controleren (compenseren voor terugslag)
Ballbar om de rondheidsfout te controleren (≤0,015 mm)
Reset de gereedschapscompensatieparameters
Spilsysteem
Vervang het spindellagervet elke 2000 uur (NLGI niveau 2
Controleer regelmatig de riemspanning (afbuiging ≤ 10 mm/100n druk).
Houd de spindel taper schoon (gebruik een speciale onderhoudsstick).
Guideway System
Controleer dagelijks Guideway Scraper Integrity.
Breng Maandelijks Anti-Rust Oil Anti-Rust-olie aan (off-duty uur).
Pas de voorgelading van de richtmedewerkers om de zes maanden aan.
Torentje systeem
Controleer het gereedschap Torentje Locatie Pin Wear wekelijks.
Reinig de gereedschaphouder Taper maandelijks (veeg met ethanol).
Smeer het indexeringsmechanisme kwartaal (extreme drukvet).
| Gereedschapstype | Specifiek item | Sollicitatie |
| Schoonmaakmiddel | Nylon borstelset | Guideway Chip Cleaning |
| Meetgereedschap | Klokindicator (0,01 mm) | Spindel runout detectie |
| Smeergereedschap | Handmatig vetpistool | Vetvulling vet |
Mythe 1: Meer smering is beter
Feit: overlevering zal resulteren in een dikke oliefilm, die de nauwkeurigheid zal verminderen
Juiste praktijk: smeren volgens het olievolume dat is gespecificeerd in de apparatuurhandleiding (meestal 0,1 ml/min)
Mythe 2: Koelvloeistof hoeft alleen maar te worden aangevuld, niet vervangen
Feit: langdurig gebruik kan bacteriën fokken en de apparatuur corroderen
Juiste praktijk: vervang de koelvloeistof om de drie maanden volledig en voeg wekelijks biocide toe
Mythe 3: Nauwkeurigheidafwijking wordt alleen gecompenseerd door software -aanpassingen
Feit: mechanische slijtage moet eerst worden gerepareerd
Correcte praktijk: reparatie mechanische componenten eerst en pas softwareparameters aan
Het wordt aanbevolen om een digitaal onderhoudsbestand op te zetten om het volgende vast te leggen:
Dagelijkse inspectiegegevens (temperatuur, druk, abnormale omstandigheden)
Onderhoudsvervangingsonderdeelinformatie (merk, model, vervangingsdatum)
Nauwkeurigheidstestrapport (met testinstrumentenmodel)
Problemen oplossen record (symptoom, oorzaak, oplossing)
Controlemethode: CNC -draaibanken worden bestuurd door computerprogramma's, terwijl conventionele draaibanken (handmatige draaibanken) afhankelijk zijn van handmatige werking.
Verwerkingsnauwkeurigheid: CNC -draaibanken kunnen een nauwkeurigheid van ± 0,005 mm bereiken, terwijl conventionele draaibanken over het algemeen een nauwkeurigheid hebben van ± 0,05 mm.
Mate van automatisering: CNC -draaibanken kunnen automatisch gereedschap wijzigen en snijparameters aanpassen, terwijl conventionele draaibanken handmatige werking vereisen.
Toepassingsscenario's: CNC-draaibanken zijn geschikt voor complexe, zeer nauwkeurige en massaproductie, terwijl conventionele draaibanken geschikt zijn voor eenvoudige onderdelen en kleine batchverwerking.
Mechanische slijtage: slijtage van geleidingsrails en leadschrews veroorzaakt een verhoogde klaring.
Gereedschapslijtage: slijtage van gereedschapstip of afbrokkelen beïnvloedt de dimensionale nauwkeurigheid.
Thermische vervorming: thermische expansie van het gereedschapsmachine of werkstuk veroorzaakt fouten.
Programmeerfouten: onjuiste codeparameterinstellingen (zoals overmatige voedingssnelheid).
Klemproblemen: het werkstuk is niet geklemd of wordt niet correct gepositioneerd.
Oplossing:
Controleer en compenseer regelmatig de terugslag.
Vervang versleten gereedschap onmiddellijk.
Controleer de omgevingstemperatuur en verwarm de machine voor voordat u zich bewerkt.
Optimaliseer het bewerkingsprogramma om de juiste snijparameters te garanderen.
Mogelijke oorzaken:
Onjuiste snijparameters (zoals overmatige voeding of lage snelheid).
Gereedschapsoverhang is te lang of mist stijfheid.
Machine -spindellagers worden gedragen of geleidingsrails zijn los.
Werkstukklemmen is onstabiel.
Oplossing:
Pas de snijparameters aan (verhoog de snelheid, verminder voeding).
Verkorte gereedschapsuitbreiding (tot niet meer dan vier keer de diameter van de gereedschapsschenk).
Inspecteer de spil en begeleidingsrails, en vervang lagers of pas indien nodig de voorbelasting aan.
Gebruik een stabielere armatuur (zoals een hydraulische klootzak).
Onvoldoende smering: de spindellagers ontbreken olie of het vet is verouderd.
Overmatige belasting: overmatige snijparameters (zoals overmatige diepte van snij). Slechte koeling: het spilkoelsysteem is defect of warmtedissipatie is onvoldoende.
Lagerslijtage: langdurig gebruik veroorzaakt een verhoogde lagerklaring.
Oplossing:
Controleer het smeersysteem om voldoende oliestroom te garanderen.
Optimaliseer snijparameters om overbelasting te voorkomen.
Reinig de spilkoelkanalen om een goede warmteafwijking te garanderen.
Als het lager is beschadigd, vervangt u het en kalibreert u de spil opnieuw.
Werkstukmateriaal:
Staal: carbide- of CBN -gereedschap.
Aluminium: PCD (polykristallijne diamant) Tools.
Roestvrij staal: gecoate carbide.
Type verwerking:
Roughing: gebruik een hoge harkhoek en sterk inzetstuk.
Afwerking: gebruik een scherpe snijkant en een kleine neusstraal.
Type gereedschapshouder:
Externe draaien: gebruik een ISO Standard Toolholder.
Interne bewerking: gebruik een saaie gereedschap of een speciaal interne draaitool.
Mogelijke oorzaken:
Overmatige mechanische belasting (bijv. Overmatige snijkracht).
Servomotor of storingsfout.
Geleid voor de vastzittende rail/loodschroef of slechte smering.
Oplossing:
Controleer de snijparameters: verminder de voedingssnelheid of snij diepte.
Problemen met mechanische weerstand op:
Controleer de rails en de leadschroef voor een soepele werking.
Zorg ervoor dat het smeersysteem goed functioneert.
Elektrische inspectie:
Meet de weerstand van de motorisolatie.
Controleer de alarmcodes en vervang indien nodig.
Optimaliseer snijparameters: vermijd lage snelheden en hoge voedingssnelheden; Kies de juiste snelheid en voedingssnelheid.
Zorg voor voldoende koeling: gebruik hogedrukkoelvloeistof (vooral bij het bewerken van roestvrijstalen en titaniumlegeringen).
Controleer de slijtage regelmatig: Vervang gereedschap als de VB -waarde groter is dan 0,3 mm.
Vermijd onderbroken snijden: gebruik indien nodig inzetstukken met een hogere taaiheid (bijvoorbeeld die met chipbreakers).
Dagelijks: schone chips en controleer smering en koelvloeistof. Wekelijks: reinig de geleidrails en controleer de nauwkeurigheid van de torentpositionering.
Maandelijks: controleer de spindelrun -out en de speling van de leadschroef.
Quarterly: vervang de hydraulische olie en reinig het stof in de regelkast.
Gebruik scherp gereedschap: harkhoek ≥ 12 ° en een kleine straal van de tip.
Verhoog de snijsnelheid tot ≥ 120 m/min om de werkharden te verminderen.
Gebruik gespecialiseerde snijvloeistoffen: bevat extreme drukadditieven (zoals gesulfureerde olie).
Vermijd lage snelheid snijden om chips te voorkomen.
Intelligent: AI-aangedreven optimalisatie van bewerkingsparameters en adaptieve controle.
Gecombineerd: het wijdverbreide gebruik van frezen en draaien en vijfassige koppelingstechnologieën.
Groene productie: energiebesparende motoren en droge snijtechnologie.
Digitalisering: cloudgebaseerde monitoring en digitale tweelingtoepassingen.
Veiligheidsnormen (voor persoonlijke veiligheid van persoonlijke en apparatuur)
Vereist: Veiligheidsbril, oordoppen met geluidskanalen, nauwsluitende werkkleding en veiligheidsschoenen.
Verboden: handschoenen (om verstrengeling te voorkomen), losse kleding, sieraden en ongebonden lang haar.
Controleer of het smeerolie en koelvloeistof voldoende zijn.
Bevestig dat de luchtdruk stabiel is (0,4-0,6 MPa).
Controleer of de Chuck en Turret zijn vergrendeld.
Houd uw handen weg van het bewerkingsgebied terwijl de spil roteert.
Stop de machine volledig voordat u een werkstuk meet.
Gebruik geschikte armaturen (zoals hydraulische klootzakken of chucks met drie kaak).
Als er een afwijking optreedt (zoals een gebroken gereedschap of los werkstuk), druk dan onmiddellijk op de noodstopknop.
Test regelmatig de noodstopfunctie voor de juiste werking. 6. Vermijd overbelasting
Snijdenparameters (snelheid, voeding, snijdiepte) mogen de waarden van de machine niet overschrijden.
Overbelasting kan gemakkelijk leiden tot gereedschapsschade of machinaal falen.
Efficiëntietechnieken (verbetering van de efficiëntie en kwaliteit van bewerkingen)
| Materialen | Aanbevolen tools | Snijsnelheid (VC) | Voer (f) |
| Gewone staal | Gecoate carbide | 150-250 m/min | 0,1-0,3 mm/rev |
| Roestvrij staal | Cermet | 100-180 m/min | 0,05-0,2 mm/rev |
| Aluminiumlegering | PCD -tools | 500-1000 m/min | 0,2-0,5 mm/rev |
Tips:
Gebruik hoge voedingssnelheden en diepe bezuinigingen voor ruw maken, en hoge snelheden en lage voedingssnelheden voor afwerking.
Gebruik CAM -software om gereedschapspaden te optimaliseren en inactief reizen te verminderen.
Laser/contactgereedschapsinstelling kan snel de gereedschapslengte en straal meten, waardoor de nauwkeurigheid wordt verbeterd.
Verminder de menselijke fouten en compenseer automatisch na het wijzigingen van het gereedschap.
Vergelijk vergelijkbare onderdelen samen om gereedschapsverandering en aanpassingstijd te verminderen.
Standaardiseer armaturen en procedures om de productie -efficiëntie te verbeteren.
Koelvloeistof op waterbasis: geschikt voor staal en roestvrij staal.
Koelvloeistof op basis van olie: geschikt voor aluminiumlegeringen en precisiebewerking.
Minimale kwantiteitsmering (MQL): vermindert koelvloeistofverbruik en is geschikt voor milieugevoelige toepassingen.
| Onderhoudsitems | Cyclus | Bedieningsdetails |
| Guideway smering | Dagelijks | Controleer het olieniveau en maak de chips schoon |
| Spilinspectie | Wekelijks | Controleer het lagergeluid en de temperatuurstijging |
| Schroefonderhoud | Maandelijks | Schoon en opnieuw |
Veel voorkomende symptomen:
Abnormale ruis tijdens spilrotatie
Overmatige spil temperatuurstijging (> 65 ° C)
Overmatige spindelradiale runout (> 0,01 mm)
Mogelijke oorzaken en oplossingen:
Lagerkleding of slechte smering
Controleer de oliestroom van het smeersysteem
Vervang spindellagers (fabrieksspecifiek type aanbevolen)
Passende hoeveelheid snel spindelvet
Ongelijke of versleten riemspanning
Stel de riemspanning aan op de opgegeven waarde (meestal 6-8 mm afbuiging per belasting van 10 kg)
Vervang versleten riem (volledige riemvervanging aanbevolen)
Spindelmotorfout
Controleer de driefasige spanningsbalans van de motor
Meet de weerstand van de motorisolatie (moet> 1MΩ zijn)
Controleer de encoderverbinding op betrouwbaarheid
Veel voorkomende symptomen:
Abnormale ruis of trillingen tijdens axiale beweging
Overmatige positioneringsnauwkeurigheid
Servomotor overbelasting alarm
Diagnose en oplossing:
Kogelschroefkleding
Controleer de terugslag (normaal <0,02 mm)
Stel of vervang de schroefmoer
Vet toevoegen (ISO 16000 wordt aanbevolen) VG32 -geleiderreinolie)
Leidrails gedragen of slecht gesmeerd
Controleer de slijtage van het railoppervlak (gebruik rood loodpoeder om de contactverhouding te controleren)
Schoon chips van binnenuit de gidsspoorbeschermer
Pas de gids voor het inzetten van rails
Losse koppeling
Controleer het koppelingsschroefkoppel van de koppeling (zie de apparatuurhandleiding)
Vervang beschadigde elastische koppeling
Algemene alarmcodes en oplossingen:
| Alarmcode | Mogelijke oorzaak | Oplossing |
| AL.10 (overbelasting) | Overmatige mechanische belasting | Controleer of de geleidrail/loodschroef vastzit |
| Al.16 (encoder) | Encoder -kabel defect | Controleer connectoren en vervang beschadigde kabels |
| Al.30 (overspanning) | Roosterspanningsschommeling | Installeer een spanningsregelaar |
| Al.31 (onderspanning) | Power Module defect | Controleer of de ingangsspanning normaal is |
Veel voorkomende problemen en oplossingen:
Systeem bevriezen of zwart scherm
Controleer de uitgangsspanning van de stroommodule (meestal 5V, ± 15V)
Reinig de systeemkoelventilator
Maak een back -up van de systeemparameters en installeer het systeem opnieuw
Programma -uitvoeringsfouten
Controleer G-code syntaxis fouten
Controleer de instellingen van de parameter van de toolcompensatieparameter
Controleer of het geheugen vol is
Communicatiefout
Controleer de RS232/USB -interface -verbinding
Start het communicatieprotocol opnieuw op
Update het stuurprogramma
Veel voorkomende problemen:
Onstabiele druk
Trage cilinderbeweging
Overmatige hydraulische olietemperatuur
Oplossingen:
Controleer het hydraulische olieniveau en de kwaliteit
Vul opnieuw naar de middellijn van de oliemeter
Vervang bewolkte of geëmulgeerde hydraulische olie (elke 2000 uur aanbevolen)
Reinig of vervang het filterelement
Controleer op filterblokkade
Vervang het precisiefilterelement (filtratienauwkeurigheid ≤10μm)
Controleer de oliepomp en de magneetklep
Test de uitgangsdruk van de oliepomp
Reinig een vastzittende kolteklepspoel
Veel voorkomende problemen:
Onvoldoende luchtdruk
Onjuiste cilinderbeweging
Luchtlekkage
Oplossing:
Controleer de luchttoevoerdruk (moet ≥0,5 MPa zijn)
Verstopte filters schoonmaken of vervangen
Vervang beschadigde luchtpijpfittingen
Smeer de cilinder (gebruik toegewijde pneumatisch smeermiddel)
Veel voorkomende problemen:
Onvoldoende koelvloeistofstroom
Verstopte sproeiers
Koelvloeistofpompstoperatief
Oplossingen:
Controleer koelvloeistofniveau
Schone filters en sproeiers
Controleer de werking van de koelvloeistofpompmotor
Pas de koelvloeistofconcentratie aan (5-8% aanbevolen)
Veel voorkomende problemen:
Slechte gidsrailsmering
Verstopte smeermiddelolijnlijn
Smeermiddelpomp werkzaam
Oplossing:
Controleer smeermiddeltankniveau
Schone distributeur blokkades
Pas het smeerinterval aan (meestal elke 15-30 minuten)
Vervang de mislukte smeerpomp
Veel voorkomende typen en oorzaken:
Overmatige flank slijtage
Overmatige snijsnelheid
Ongelijke werkstukhardheid
Wieg slijtage
Overmatige voedingssnelheid
Onvoldoende koeling
Kniptip Chipping
Intermitterend snijden
Overmatig gereedschap overhangen
Oplossingen:
Optimaliseer snijparameters
Koelmethoden verbeteren
Selecteer een meer geschikt gereedschapsmateriaal
Veel voorkomende problemen:
Gereedschapsmagazine roteert niet op positie
Tool Changer Robot vastzitten
Gereedschapsidentificatiefout
Oplossingen:
Check Tool Magazine Origin
Schone gereedschapshouder taps toelopen
Pas de robotluchtdruk aan
Controleer gereedschapsidentificatiesensor
Dagelijks onderhoud:
Schoon chips en koelvloeistof
Controleer hydraulische/pneumatische systemen
Controleer de nauwkeurigheid van de Axis Zero Return
Wekelijks onderhoud:
Controleer de smering van richtwegen
Schone elektrische regelkastfilters schoon
Back -upsysteemparameters
Maandelijks onderhoud:
Controleer de spindle runout
Controleer de slijtage van de kogelschroef
Kalibreer automatische gereedschapsetter
Kwartaalonderhoud:
Vervang hydraulische olie en filter
Controleer de grondweerstand
Volledige nauwkeurigheidscontrole
Bewerkingen met een hoge precisie: dimensionale nauwkeurigheid bereikt IT6 (0,002-0,004 mm)
Complexe vormverwerking: in staat om complexe geometrische vormen te produceren, zoals draden, tapsers en gebogen oppervlakken
Stabiele massaproductie: programmagecontroleerde verwerking zorgt voor productconsistentie
Hoog automatiseringsniveau: ondersteunt automatische toolverandering, automatische meting en andere functies
Flexibele productie: snel schakelen tussen verwerkingstypen
Typische delen:
Motorcomponenten: krukassen, nokkenassen, verbindingsstaven
Transmissiesystemen: transmissiewielkasten, differentiële behuizingen
Remsystemen: remschijven, remtrommels
Stuursystemen: stuurknokkels, stuurschachten
Specifieke toepassingen:
Zorgen voor onderdelenuitwisselbaarheid tijdens de massaproductie
Precisie draaien van materialen met hoge hardheid (zoals gehard staal)
Eenstapsvorming van complexe contouren
Gecombineerd met robots voor geautomatiseerde productielijnen
Typische delen:
Motoronderdelen: turbine -schachten, compressorschijven
Landingsgestelcomponenten: actuatoren, aansluitende schachten
Structurele onderdelen van ruimtevaartuigen: Dockingflenzen, brandstofmondstukken
Speciale vereisten:
Verwerking van moeilijk te bewerken materialen zoals titanium- en hoogtemperatuurlegeringen
Strikte geometrische en positionele toleranties (rondheid ≤ 0,005 mm)
Oppervlakte -integriteitsregeling (geen geharde laag)
Oplossing:
Gebruik van een hogedrukkoelsysteem (tot 7MPa)
Gebruik van CBN -tools voor hard draaien
Uitgerust met een online meetsysteem voor realtime compensatie
Typische producten:
Orthopedische implantaten: kunstmatige gewrichten, botschroeven
Tandheelkundige instrumenten: implantaten, prothesen
Chirurgische instrumenten: endoscoopcomponenten, chirurgische handgrepen
Speciale processen:
Verwerking van biocompatibele materialen (titaniumlegering, kobalt-chromium-molybdeen)
Oppervlakte-ruwheid van spiegelkwaliteit (ra ≤ 0,2 μm)
Verwerking van micro-precisieonderdelen (minimale diameter 0,3 mm)
Technische oplossing:
Luchtspil (50.000 tpm)
Minimale hoeveelheid smering (MQL)
Zeer nauwkeurige optische gereedschapsetter
Typische toepassingen:
Spuitvormen: kernen, holtes
Die-casterende schimmels: kernen, glijbanen
Stempelvormen: geleiders, bussen
Verwerkingsfuncties:
Verwerking van schimmelstaal met hoge hardheid (HRC 50-62)
Complex gebogen oppervlaktevorming
Vereisten voor hoge oppervlaktekwaliteit
Procesinnovaties:
Mill-turn combinatie bewerking in plaats van EDM
Gebruik van sferische draaigereedschappen voor oppervlakteafwerking
Lasermeting voor online inspectie
Typische delen:
Vezeloptische connectoren: keramische ferules
RF -apparaten: golfgeleiderholtes
Halfgeleiderapparatuur: vacuümkamers
Precisievereisten:
Dimensionale nauwkeurigheid: ± 0,001 mm
Oppervlakteruwheid: RA: 0,1 μm
Geometrische tolerantie: 0,002 mm
Oplossing:
Constante temperatuurworkshopomgeving regeling (20 ± 0,5 ° C)
Natuurlijke diamantgereedschap afwerking
Actieve trillingsisolatiesysteemtoepassing
Toepassingsscenario's:
Meerdere processen zoals draaien, frezen en boren moeten worden voltooid in een enkele opstelling;
Verwerking van complexe en onregelmatig gevormde delen;
Vereisten voor de positionering van hoge nauwkeurigheid
Typisch geval:
Bewerking van vliegtuigmotor blisks, het bereiken van een nauwkeurige vorming van het messprofiel door B-as-koppeling.
Toepassingen:
Large-batch productie van kleine precisieonderdelen; Continue staafvoorraadverwerking; Productie van standaard auto -onderdelen
Productie -efficiëntie:
Een 6-spindel CNC-draaibank kan bouten verwerken met een dagelijkse output van maximaal 15.000 stuks.
Toepasselijke onderdelen:
Grote schijfvormige delen; Zware roterende lichamen; Asymmetrische en complexe delen
Het verwerken van voordelen:
Eenvoudig werkstuk laden en lossen; Gravity vergemakkelijkt het verwijderen van chip; Geschikt voor onderdelen met grote diameter
Intelligente bewerking:
Adaptieve besturingssystemen
Automatische compensatie van gereedschapslijtage
Voorspelling van de kwaliteit van het bewerken
Groene productie:
Droge snijtechnologie
Energiebesparende elektrische spil
Afvalherstel
Ultra-nauwkeurigheidsbewerking:
Oppervlakte -bewerking op nanoschaal
Dimensionale controle op atoomniveau
Productie van kwantumapparaten
Monitoring op afstand:
Cloud-gebaseerd gegevensbeheer
Foutdiagnose op afstand
Cross-factory samenwerkingsproductie
Overweeg bij het selecteren van een CNC -draaibank op basis van de toepassing het volgende:
Nauwkeurigheidsniveau:
Algemene bewerking: ± 0,01 mm
Precisiebewerking: ± 0,005 mm
Ultra-nauwkeurigheidsbewerking: ± 0,001 mm
Spindelconfiguratie:
Conventionele bewerking: 8000 tpm
Snelle snijden: 15000 tpm
Micro -onderdelen: 40000 tpm en hoger
Automatiseringseisen:
Productie met één machine: handmatig laden en lossen
Massaproductie: robotintegratie
Flexibele productie: AGV -verbinding
Selectie van torentertype
Servo-torentje: gereedschapsveranderingstijd 0,3-0,8 seconden (voorkeur voor massaproductie)
Hydraulisch torentje: lage prijs maar complex onderhoud (selecteerbaar voor budget-beperkte toepassingen)
Power Turret: essentieel voor frezen en draaien (B-as koppeling)
Tool Interface Standards
VDI -systeem: Duitse standaard, uitstekende stijfheid
BMT -systeem: Japanse standaard, snelle gereedschapsverandering
Capo-interface: hoogwaardige configuratie, hoge precisie
Selectiegids voor automatiseringsniveau
Basismodel
Handmatig laden/lossen
Op zichzelf staande werking
Geschikt voor: proefproductie/kleine batch
Standaardmodel
Robot laden/lossen
Automatische deuropener
Geschikt voor: Medium Batch (500-2000 stuks per maand)
Intelligent model
AGV -logistiek systeem
Online inspectie en feedback
Geschikt voor: grote batch (5000 stuks per maand)

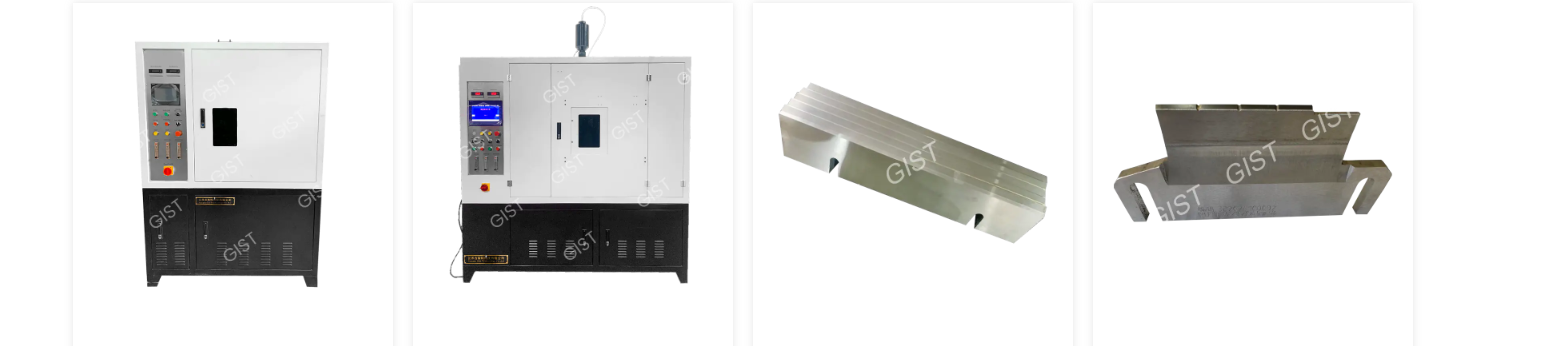

Categorie: Productiehulpproducten Productoverzicht: Het bedrijf heeft de certificering van verschillende systemen, zoals ISO9001: 20...
Meer
Categorie: Speciale klep CNC -molen Productoverzicht: Het bedrijf heeft de certificering aangenomen van verschillende systemen zoals...
Meer
Categorie: Warmtebehandelingsapparatuur Productoverzicht: Het bedrijf heeft de certificering aangenomen van verschillende systemen z...
Meer
Categorie: Productiehulpproducten Productoverzicht: Het bedrijf heeft de certificering aangenomen van verschillende systemen zoals I...
Meer
Categorie: Productiehulpproducten Productoverzicht: Het bedrijf heeft de certificering aangenomen van verschillende systemen zoals I...
Meer
Categorie: Productiehulpproducten Productoverzicht: Het bedrijf heeft de certificering van verschillende systemen, zoals ISO9001: 20...
Meer
Categorie: Productiehulpproducten Productoverzicht: Het bedrijf heeft de certificering aangenomen van verschillende systemen zoals I...
Meer
86-13584767515
86-0515-89500828
Nr. 1, Industrial Concentration Area, Wulie Town, Dongtai City, Jiangsu Province
Product
