Categorie: Productiehulpproducten Productoverzicht: Het bedrijf heeft de certificering van verschillende systemen, zoals ISO9001: 20...
MeerDe opkomst van gevlitste kubieke kubieke boornitride (CBN) slijpwielen heeft een oplossing geboden voor het slijpen van kegel met een hoge precisie. CBN (kubisch boornitride) is het op één na zwaarste materiaal na diamant, en de gevlitste binding verleent superieure hittebestendigheid en structurele stabiliteit aan het slijpenwiel. Vergeleken met traditionele slijpwielen, omvatten de kernvoordelen van gevlitste CBN -slijpende wielen:
Extreem lange levensduur: slijtvastheid is meer dan 100 keer groter dan die van Korundum -slijpwielen, waardoor de gereedschapsveranderingen en de aansluittijden aanzienlijk worden verminderd.
Hoge thermische stabiliteit: bestand tegen temperaturen van meer dan 1400 ° C, waardoor thermische vervorming van het werkstuk wordt voorkomen.
Hoge precisiebewaking: lage schurende korrelverlies zorgt voor langdurige, stabiele nauwkeurigheid van bewerking.
Hoog efficiënt slijpen: verhoogt de metaalverwijderingssnelheid met 30% tot 50%, waardoor de productie-efficiëntie aanzienlijk wordt verbeterd.
Gitrified CBN-slijpwielen zijn hoogwaardige slijpools gemaakt van een samenstelling van kubieke boornitride (CBN) schuur en een gevlitse bindmiddel. Deze unieke materiaalcombinatie geeft ze uitzonderlijke bewerkingsprestaties.
Eigenschappen van CBN -schuurmiddelen
Kubieke boornitride (CBN) is een synthetisch superhard -materiaal met een kristalstructuur vergelijkbaar met diamant, bestaande uit covalent gebonden boor- en stikstofatomen. CBN -schuurmiddelen hebben de volgende uitstekende kenmerken:
(1) Extreem hoge hardheid en slijtvastheid
De microhardness kan 4500HV bereiken, de tweede plaats alleen tot diamant (10000HV) en meer dan twee keer die van Corundum (2000HV)
De slijtvastheid is meer dan 100 keer die van gewone korundschuurmiddelen, waardoor het bijzonder geschikt is voor het verwerken van materialen met hoge hardheid
(2) Uitstekende thermische stabiliteit
Hoge temperatuurweerstand tot 1400 ° C (diamant begint te oxideren bij 800 ° C)
Handhaaft de snijprestaties bij hoge temperaturen en reageert niet met metalen op basis van op ijzer gebaseerde metalen
(3) Goede chemische inertie
Reageert niet chemisch met metalen zoals ijzer, nikkel en kobalt
Bijzonder geschikt voor het verwerken van ferrometalen zoals gehard staal en high-speed staal
Karakteristieken van gevlitste binding
Gitrified binding is een sleutelfactor bij het bepalen van de prestaties van slijpwielen. De belangrijkste kenmerken zijn onder meer:
(1) Hoge hittebestendigheid
Sintertemperatuur kan boven 1200 ° C komen
Onderhoudt stabiele mechanische eigenschappen binnen het werktemperatuurbereik
(2) Uitstekende stijfheid
Elastische modulus bereikt boven 100 GPa
Kleine vervorming tijdens het slijpen, wat bevorderlijk is voor het handhaven van de verwerkingsnauwkeurigheid
(3) Controleerbare porositeit
Porositeit van 5% -40% kan worden bereikt door middel van formule-aanpassing
Porositeit helpt bij het verwijderen van chip en koeling, het voorkomen van brandwonden voor werkstukken
(4) Goede zelfverschillende
Schurende korrels kunnen na de passivering in de tijd vallen en een nieuwe scherpe rand onthullen
Onderhoudt continue en stabiele slijpprestaties
Unieke structuur van keramische CBN -slijpwielen
Typische keramische CBN-slijpwielen nemen een meerlagige structuurontwerp aan:
(1) schuurlaag
CBN-concentratie is meestal 75% -150% (volumefractie)
Schuurbereik: grof slijpen #80- #120, Fijne slijpen #400- #2000
(2) overgangslaag
Zorgt voor een stevige band tussen de schurende laag en het substraat
De dikte is meestal 1-2 mm
(3) Matrixmateriaal
Aluminiumlegering: lichtgewicht, geschikt voor snelle slijpen
Stalen matrix: hoge stijfheid, gebruikt voor zwaar laden slijpen
Voordelen van keramische binding
Keramische binding is een anorganisch materiaal dat bestaat uit glazen fase en kristallijne fase. De voordelen ervan omvatten:
Hoge stijfheid: beter bestand tegen vervorming dan hars- of metaalbinding, geschikt voor zeer nauwkeurige slijpen
Weerstand op hoge temperatuur: handhaaft stabiliteit, zelfs tijdens snelle slijpen (meer dan 120 m/s).
Uitstekende zelfscherping: na het afzwakken vallen de schurende korrels weg, onthullen de vers geslepen rand en handhaven de scherpte.
Vergelijking met traditionele slijpwielen (Corundum, Diamond, enz.)
Prestatievergelijking
In vergelijking met traditionele slijpwielen bieden keramische CBN -slijpwielen aanzienlijke voordelen:
| Prestatiespecificaties | Korundum slijpwiel | Harsresin-resin CBN slijpwiel | Gilde CBN -slijprad |
| Maximale bedrijfstemperatuur | 800 ° C | 300 ° C | 1400 ° C |
| Slijpverhouding (G-waarde) | 10-50 | 200-500 | 500-2000 |
| Maximale lineaire snelheid | 80m/s | 100m/s | 160m/s |
| Dimensionale stabiliteit | Eerlijk | Goed | Uitstekend |
| Verbandfrequentie | Hoog | Medium | Laag |
Wielselectie en matching slijpen
Selecteer de juiste CBN-concentratie op basis van het werkstukmateriaal (100% -150% wordt aanbevolen voor gehard staal)
Selectie principes van gruisgrootte:
Grof slijpen: #80- #120
Semi-Fine slijpen: #150- #240
Fijn slijpen: #400 en hoger
Selectie van bindertype (glasfase/microkristallijn keramiek)
Installatiespecificaties
Gebruik een speciale flens om een gelijkmatig verdeelde klemkracht te garanderen
Dynamische balancering is vereist na installatie (resterende onbalans ≤ 0,4 g · mm/kg)
Voer een inactieve run -test uit vóór het eerste gebruik (3 0 minuten en verhoog vervolgens de snelheid geleidelijk naar de besturingssnelheid)
Parameterinstelling Key Points
Lineaire snelheidsregeling:
Staal: 80-120 m/s
Carbide: 60-100 m/s
Selectie van feedsnelheid:
Grof slijpen: 0,01-0,03 mm/slag
Fijn slijpen: 0,002-0,01 mm/slag
Spark Clearing Times: Voer minimaal drie vonkvrije slijpen uit tijdens de fijne slijpfase.
Koelvloeistofbeheer
Gespecialiseerde slijpvloeistof (pH 8,5-9.5) moet worden gebruikt.
Debietvereiste: ≥ 2 L/min per mm maalwielbreedte.
Filternauwkeurigheid ≤ 25 μm. Controleer regelmatig de concentratie (aanbevolen 4-6%)
Specificaties voor wieldressen slijpen
Selectie van aanrichtingsgereedschap:
Grof dressing: eenpunts diamant pen
Fijne dressing: diamantroller
DREATENPARAMETERS:
DREEKNAAD: 0,002-0,01 mm/slag
Verhouding van de kledingsnelheid: 0,6 tot 0,8 (slijpwiel tot roll -lineaire snelheidsverhouding)
Draag monitoring
Inspecteer regelmatig de voorwaarde van de slijpwieloppervlak (om de 8 uur)
Stel een slijpkracht/vermogensbewakingssysteem in en stel alarmdrempels in
Record slijpwiellevensgegevens (gemiddeld aantal onderdelen verwerkt per verbandinterval)
Beschermende maatregelen
Er moet een beschermende afdekking worden geïnstalleerd (openingshoek ≤ 180 °)
Operators moeten beschermende maskers dragen (om te beschermen tegen CBN -stof).
Een magnetische separator moet in het werkgebied worden geïnstalleerd om metalen chips te verzamelen.
Abnormale afhandeling
Trilling Overtollige hanteringsprocedure:
Stop onmiddellijk de machine.
Controleer de spindelradiale runout (moet ≤0,005 mm zijn).
Rebalance.
Werkstukverbrandingsreactie:
Controleer de spuithoek van de koelvloeistof.
Verminder de voedingssnelheid met 20%-30%.
Temperatuur- en vochtbeheer
Handhaaf een workshoptemperatuur van 20 ± 2 ° C.
Relatieve vochtigheid van 45%-65%.
Precisiekamers moeten bij een constante temperatuur worden gehandhaafd.
Trillingspreventiemaatregelen:
Installeer de apparatuur op een trillingsbestendige fundering (amplitude ≤2μm).
Vermijd het vinden van de apparatuur in hetzelfde gebied als stempelapparatuur.
Fenomeen: werkstukkegelhoek uit tolerantie (> ± 0,005 °)
Mogelijke oorzaken:
Verlies van geometrische nauwkeurigheid van het machinetool (richtways/spindle)
Onjuist instelling van de slijphoek in de slijpwiel
Onvoldoende werkstuk/armatuurstijfheid veroorzaakt vervorming
Oplossingen:
Gebruik een laserinterferometer om de geometrische nauwkeurigheid van het machinetool te controleren (gericht op z-as en x-as loodrechtheid)
Her kalibreer de slijphoek (met behulp van een standaardhoekmeter wordt aanbevolen)
Voeg extra werkstukondersteuningspunten toe en schakel over naar een hydraulische klem (regelt de klemkracht op 3-5 MPa)
Fenomeen: rondheid> 2μm
Mogelijke oorzaken:
Slechte slijpwiel dynamische balans
Spindelle -lagerslijtage (radiale runout> 0,003 mm)
Overmatige slijpparameters
Oplossing:
Rebalance The Sharing Wheel (Doelwaarde: G1.0)
Controleer spil radiale uitloop en vervang lagers indien nodig (keramische lagers worden aanbevolen)
Parameters aanpassen:
Lineaire snelheid verminderen met 10%-15%
Verminder de voedingssnelheid tot 50% van de oorspronkelijke waarde
Fenomeen: regelmatige kabbelende patronen (golflengte 0,1-0,5 mm)
Mogelijke oorzaken:
Slijpende wielwerkzaamheden systeem trillingen
Loose Machine Foundation
Slijpende resonantie
Oplossing:
Controleer en versterken de fundering (trillingswaarde moet ≤ 2μm/s zijn)
Pas de rotatiesnelheid aan om de resonantiezone te voorkomen (bepaald door FFT -spectrumanalyse)
Gebruik een ongelijk verdeelde slijpwiel (zoals een spiraalvormig groeftype)
Symptoom: verkleuring van het werkstukoppervlak (oxidatie)
Mogelijke oorzaken:
Onvoldoende koeling (onvoldoende stroom/druk)
Verstopte slijpwielporiën
Overmatige voedingssnelheid
Oplossing:
Optimaliseer het koelsysteem:
Verhoog het debiet tot 15 l/min · mm (slijpwielbreedte)
Gebruik een dubbele mondstukontwerp (één bovenaan en één aan de onderkant, schuin op 15 °)
Reinig de slijpwinkporiën met een hogedruk luchtpistool (0,6 MPa perslucht)
Verminder de voedingssnelheid met 30% en verhoog het aantal polijstcycli (≥3)
Symptoom: Life Wheel Life wordt met meer dan 50% verminderd
Mogelijke oorzaken:
Onjuiste schuurconcentratie
Veranderingen in werkstukmateriaal (bijvoorbeeld met harde fasen)
Onjuiste aansluitingsparameters
Oplossing:
CBN -concentratie aanpassen:
Blussen staal: 100%-125%
Carbide: 75%-100%
Modificeer verbandparameters wijzigen:
Verminder de drinkervoevoersnelheid tot 0,001 mm/slag
Pas de verhouding van de verbandsnelheid aan tot 0,4
Fenomeen: "Bald Spots" verschijnen op het slijpwieloppervlak
Mogelijke oorzaken:
Onvoldoende bindingssterkte
Overmatige impactbelasting
Koelvloeistofcorrosie
Oplossing:
Gebruik microkristallijne keramische binding van hoge sterkte
Optimaliseer de snijmethode (gebruik hellend snijden, hoek <5 °)
Wijzig het koelvloeistoftype (vermijd zwavelhoudende additieven)
Fenomeen: 30% afname van de metaalverwijderingspercentage
Mogelijke oorzaken:
Slijpwiel saaiheid
Onvoldoende slijpkracht
Conservatief procesparameters
Oplossing:
Conditiebewaking implementeren:
Stel vermogensdrempel in (85% van het nominale vermogensalarm)
Gebruik een akoestische emissiesensor om de slijpwielconditie te controleren
Fenomeen: Dimensionale variatie van batches> 0,005 mm
Mogelijke oorzaken:
Opgebouwde thermische vervorming
Fout van meetsysteem
Niet -gecompenseerde slijpwielslijtage
Oplossing:
Temperatuurcompensatie implementeren:
Warm-uptijd van de machine ≥ 2 uur
Installeer een omgevingstemperatuurregelsysteem (20 ± 1 ° C)
Stel een automatisch compensatiemechanisme op:
Trigger online meting om de 10 delen
Corrigeer automatisch de z-ascoördinaat via de PLC
Noodmaatregelen:
Druk onmiddellijk op de noodstopknop
Controleer de integriteit van de beschermende dekking
Oorzaken van onderzoek:
Overspeed (controleer het maximale snelheidslabel)
Overmatige installatiespanning (koppel de flensbouten volgens de handleiding)
Noodmaatregelen:
Controleer de klemhydraulische druk na afsluiting (normaal gesproken 3-5 MPa)
Gebruik een secundaire positioneringsoplossing (mechanische positionering pneumatische klem)
Voeg visuele inspectie toe aan sleutelprocessen (om de juiste klem te bevestigen)
Stel een monitoringlogboek op:
Noteer de slijpkrachtcurve na elke dressing
Track slijpwielleventrends (Control Chart Management)
Reserveonderdelenbeheer:
Handhaaf noodhulpwielverdredoolgereedschap (diamantrollen)
Spindellager reserveonderdelen (aanbevolen verplichte vervanging na 8.000 uur)

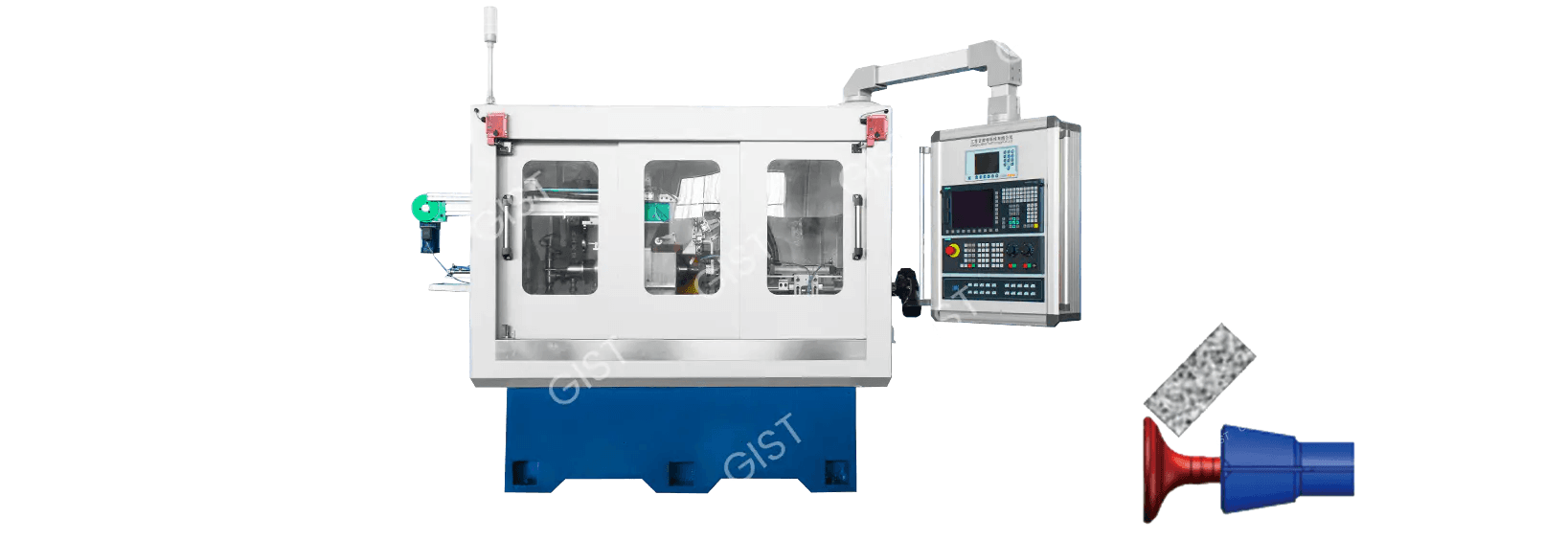

Keramische CBN Wheel Precision Cone-slijpmachines zijn high-end apparatuur die speciaal is ontworpen voor het bewerken van hoog-nauwkeurige conische onderdelen. Hun kernfuncties zijn als volgt:
Het bereiken van de nauwkeurigheid op het bewerken van micronniveau (rondheid ≤ 1μm, kegelhoektolerantie ± 0,003 °).
Kan een verscheidenheid aan conische structuren verwerken:
Automotive transmissie Synchronizer kegels
Aircraft Engine Mortise en Tenon Groove Kegels
Precisie lager raceway kegels
Gereedschapsrandonthaalkegels
Ontworpen voor materialen met hoge hardheid:
Gehard staal (HRC60)
Liggen van hoge temperatuur (Inconel 718, enz.)
Carbide (YG8, enz.)
Los de problemen op van traditionele slijpende wielen die "niet in staat zijn om te malen" en vatbaar voor brandwonden
Geïntegreerd slijmwerkproces
Volledige multi-feature bewerking in een enkele klemopstelling:
Kegelcilindrisch oppervlak
Einde gezichtsscherm
Profilering Surface Groove
| Vergelijkingsitem | Korundum slijpwiel | Gilde CBN -slijprad |
| Kleding leven | 50 stuks | 2.000 stuks |
| Totale dienstverlening | 200 stuks | 50.000 stuks |
| Verbandfrequentie | Tweemaal per ploeg | Eenmaal per week |
Oppervlakteruwheid RA bereikt 0,1 urn (spiegelafwerking)
Geen brandwonddiepte <2μm (conventionele slijpelen> 10 μm)
Restspanning geregeld binnen -200MPa (compressieve spanningstoestand)
Aanzienlijk verbeterde metaalverwijderingssnelheid:
Gluststaal: 2,5 mm³/mm · s (conventioneel proces 0,8 mm ³/mm · s)
Carbide: 1,2 mm³/mm · s (conventioneel proces 0,3 mm ³/mm · s)
Verlaagde cyclustijd verminderd met 40%-60%
Vergelijking van energieverbruik:
Conventionele molen: 25 kW · h/100 stuks
CBN -molen: 8 kW · h/100 stuks
Afvalreductie:
Slijpchips verminderd met 80%
Koelvloeistofverbruik verminderd met 50%
Uitgerust met een online meetsysteem (laser/contacttype)
Adaptieve compensatiefunctie:
Corrigeert automatisch slijpwielslijtage
Real-time compensatie voor thermische vervorming
Digitaal tweelingsysteem voorspelt de bewerkingsresultaten
Nano-Ceramic Bond-technologie:
Buigsterkte nam toe tot 180 MPa
Warmtesweerstand nam toe met 30%
Multi-layer composiet slijpwiel:
Basellaag: Matrix met hoge toedigheid
Overgangslaag: gradiëntmateriaal
Werklaag: CBN Microcrystal Aggregates
Cryogene slijpechnologie:
Werkstuktemperatuur <150 ° C (conventioneel proces> 400 ° C) bereikt door middel van hoge drukkoeling
Trillingsonderdrukkingstechnologie:
Actief dempingssysteem regelt trillingsamplitude tot binnen 0,5 μm
Vijfassige koppelingsfunctie:
Maximaal koppelingsnummer van assen: x/y/z/as/midden
Positioneringsnauwkeurigheid: 5μm 5μm/300 mm
Modulair ontwerp:
Snelle slijpwieleenheid vervanging (<10 minuten)
Optionele modules voor het draaien/frezen/frezen
Transmissie Synchronizer kegelbewerking:
Bewerkingsnauwkeurigheid verbeterde tot din 5
Eenheidskosten verlaagd met 35%
Nieuwe machinekegelbewerking van het energievoertuig: bewerking van het energievoertuig:
Bereik een 0,005 mm passende tolerantie
Elimineer het geluidsprobleem geassocieerd met traditionele montage
Motorblade Mortise en Tenon Machining:
Vermoeidheid is 3 keer toegenomen
Bewerkingscyclus verlaagd van 8 uur tot 2,5 uur
Landingsgestel met kegelbewerking:
Oppervlakte -integriteit voldoet aan AMS2420 -normen
Schrootpercentage verlaagd van 15% tot 0,5%
Carbide -boorhoekwerkbewerking:
Snijrand Serration <3μm
De levensduur van het gereedschap nam toe met 50%
Hoge nauwkeurige freesnijders met taps toelopende schachten:
Contactgebied> 90%
Herhaalbaarheid klemmen 1μm
Intelligente upgrades:
Geïntegreerd AI -procesoptimalisatiesysteem
Ontwikkeling van een voorspellingsmodel voor het voorspelling van de wielconditie voor zelflingen
Groene productie:
Droge slijptechnologiebreuk
Ontwikkeling van afbreekbare bindmaterialen
Ultra-nauwkeurigheidsbewerking:
Het bereiken van oppervlakteruwheid op nanoschaal (RA <0,05 μm)
Ontwikkelingsprocessen op atoomniveau ontwikkelen
Abnormale nauwkeurigheid van de bewerking manifesteert zich voornamelijk als overmatige kegelhoek en slechte rondheid. Overmatige kegelhoek verwijst meestal naar een afwijking van meer dan ± 0,01 ° tussen de werkelijke bewerkte kegelhoek en de ontwerpvereiste, terwijl slechte rondheid een afwijking van meer dan 2μm van de bewerkte cirkelvormige dwarsdoorsnede aangeeft.
Voor overmatige kegelhoek moet de geometrische nauwkeurigheid van het machine -gereedschap eerst worden gekalibreerd. Het wordt aanbevolen om een laserinterferometer te gebruiken om de loodrechtheid van elke machineas te controleren, met name de loodrechtheid tussen de X- en Z -assen. Deze test moet worden uitgevoerd nadat de bedrijfstemperatuur van de machine is gestabiliseerd, waarbij meestal een warming-up van 1-2 uur nodig is. Als er een loodrechtheidsafwijking wordt gedetecteerd, moet dit worden gecorrigeerd volgens de instructies van de fabrikant van de machinetool. Dit wordt in het algemeen bereikt door de klaring van de geleiderrails aan te passen op binnen 0,005-0,01 mm.
Slijpwieldressing is ook een significante factor die de nauwkeurigheid van de taps toelopende hoek -hoek beïnvloedt. Diamantrolverklaring wordt aanbevolen, met een dressing feed rate van 0,002-0,005 mm. Na het aankleden zijn ten minste drie vonkvrije polijstencycli vereist om uniformiteit en scherpte van de schuurkorrels op het slijpeltoppervlak te waarborgen. Voor taps toelopende bewerkingen met een hoge precisie wordt aanbevolen om een of twee werkstukken te testen vóór de laatste bewerking. Pas nadat bevredigende metingen zijn verkregen, kan de massaproductie beginnen.
Slechte rondheid is vaak nauw verwant aan de toestand van de machine -gereedschapsspil. Controleer eerst de Radial -runout van de spil, die niet meer dan 0,003 mm mag zijn met behulp van een kiezelindicator. Als deze waarde wordt overschreden, moeten de spindellagers mogelijk worden vervangen. Bovendien moet het slijpwiel dynamisch worden gebalanceerd naar G1.0 -normen, met onbalans geregeld binnen 0,4 g · mm/kg. Voor snelle slijpen (lineaire snelheden van meer dan 80 m/s), wordt een online dynamisch balanceringssysteem aanbevolen voor realtime monitoring en aanpassing.
Oppervlaktekwaliteitsdefecten omvatten meestal gebabbelstekens, brandwonden en overmatige ruwheid. Chatter -tekens kunnen worden gecategoriseerd als regelmatig en willekeurig.
Regelmatige geklets verschijnen meestal als uniforme, periodieke strepen met een golflengte tussen 0,1 en 0,5 mm. Dit type probleem wordt voornamelijk veroorzaakt door systeemtrillingen. Behandelingsmaatregelen zijn onder meer: precies in evenwicht brengen van het slijpwiel om ervoor te zorgen dat het voldoet aan G1.0 -normen; het aanpassen van de spilsnelheid en het gebruik van FFT -spectrumanalyse om resonantiefrequenties te identificeren om gevoelige snelheidsbereiken te voorkomen; en het inspecteren van de fundering van de machine -tool om ervoor te zorgen dat trillingsniveaus minder dan 2 μm/s zijn.
Willekeurige chattermarkeringen verschijnen als onregelmatige oppervlaktemarkeringen, wat vaak aangeeft dat mogelijke spindellagerkleding. Lagers moeten worden geïnspecteerd en vervangen indien nodig. Let bij het vervangen van de lager voorbelasting. Overmatige voorspanning kan leiden tot voortijdige lagerfalen.
Oppervlaktebrandwonden worden voornamelijk veroorzaakt door overmatige temperaturen in het slijpgebied. Oplossingen zijn onder meer: het verhogen van de koelvloeistofstroomsnelheid tot ten minste 2 L/min per millimeter slijpeltjesbreedte; het controleren van de koelvloeistofmondstukpositie om ervoor te zorgen dat deze wordt uitgelijnd met de slijpcontactzone; Het optimaliseren van slijpparameters, het op de juiste manier verminderen van de voedingssnelheid en het verhogen van het aantal polijstcycli. Voor ernstige brandwonden kan het vervangen van een gevlitst CBN -slijpwiel door een met een hogere thermische geleidbaarheid nodig zijn.
Overmatige ruwheid is vaak gerelateerd aan de toestand van het slijpwiel. Wanneer de slijpwiel gruis saai wordt, verslechtert de oppervlakteruwheid aanzienlijk. Het aankleden van het slijpwiel is noodzakelijk en een testmaling moet worden uitgevoerd na het aankleding om de toestand te verifiëren. Als het probleem blijft bestaan, overweeg dan om over te schakelen naar een fijner grindwiel of de voedingssnelheid met 50%te verminderen.
Slijpende wielafwijkingen manifesteren zich voornamelijk als overmatige slijtage en schurende korrelverlies. Overmatige slijtage van een slijpwiel betekent dat de levensduur van de services aanzienlijk lager is dan verwacht, waardoor mogelijk slechts 50% of zelfs minder van zijn normale levensduur wordt bereikt.
Belangrijke oorzaken van overmatige slijtage zijn onder meer een onjuiste schuurconcentratie, veranderingen in werkstukmateriaaleigenschappen en onjuiste aansluitingsparameterinstellingen. Voor moeilijk te machine-materialen zoals gehard staal, wordt het aanbevolen om een slijpwiel te gebruiken met een CBN-concentratie tussen 100% en 125%. Bij het bewerken van legeringen die harde fasen bevatten, kan de concentratie worden verlaagd tot 75% tot 100%. Wat betreft de aansluitingsparameters moet de verbandfeed worden gereduceerd tot 0,001 mm/slag en moet de verhouding tussen de verbandsnelheid worden aangepast tot ongeveer 0,4.
Grits -afwerpen manifesteren zich als gelokaliseerde "kale vlekken" op het slijpwieloppervlak. Deze gelokaliseerde "kale vlekken" worden meestal geassocieerd met onvoldoende bindingssterkte, overmatige impactbelastingen tijdens het bewerken of koelvloeistofcorrosie. Oplossingen zijn onder meer: overschakelen naar een slijpwiel met een zeer sterkte microkristallijne keramische binding; Het optimaliseren van het bewerkingspad, met behulp van een hellingde invoer van minder dan 5 ° om impact veroorzaakt door bezuinigingen op de rechthoek te voorkomen; en het controleren van de koelvloeistofsamenstelling om te voorkomen dat koelmiddelen met corrosieve additieven zoals zwavel bevatten.
Slijpende wielbreuk noodhulp
In het geval van een slijpwielbreuk moet de operator onmiddellijk de noodstopknop activeren om de stroom naar de machine los te koppelen. Controleer vervolgens de integriteit van de beschermende dekking om ervoor te zorgen dat geen vliegend puin iemand kan verwonden. Ontvangonderzoek moet zich richten op: of de slijpwielsnelheid de maximale snelheid op het label overschrijdt; of de flensmontage vlakheid binnen 0,01 mm is; en of het slijpwiel is verlopen of onjuist is opgeslagen.
Werkstukklemfoutrespons
Het falen van werkstukkenklem kan leiden tot ernstige veiligheidsrisico's en falen van werkstukken. Verbeteringsmaatregelen omvatten het aannemen van een dubbele positioneringssysteem: mechanische positionering om de referentiepositie, hydraulische klem te garanderen om primaire klemkracht te bieden en pneumatische vergrendeling als veiligheidsvoorziening. Visuele inspectie kan ook worden toegevoegd om te bevestigen dat klem van werkstukken aanwezig is vóór de verwerking.
Veel voorkomende probleemoplossingen:
| Symptoom | Mogelijke oorzaak | Oplossing |
| Werkstukoppervlak rimpelingen | Slijpen wiel onbalans/spindellagerslijtage | Rebalance/vervang lagers |
| Taps toelopende hoeknauwkeurigheid is groter dan | Verlies van machine -geometrische nauwkeurigheid | Herkalibreer machinaal niveau en begeleidingsways |
| Overmatig slijpwielslijtage | Overmatige slijpparameters | Lineaire snelheid verminderen met 15%-20% |
| Werkstukoppervlakverbranding | Onvoldoende koel-/slijpwiel saaiheid | Verhoog de koelstroom/vervang in de tijd |
| Verminderde slijpefficiëntie | Slijpende wielporiën verstopt | Wissen of herstellen met een speciale reinigingsstaaf |
Dagelijkse onderhoudspunten
Dagelijks onderhoud is essentieel voor het zorgen voor langdurige, stabiele werking van de apparatuur. Vóór het begin van elke werkverschuiving moeten de volgende inspecties worden uitgevoerd: de koelvloeistofconcentratie moet worden gecontroleerd met behulp van een refractometer om ervoor te zorgen dat de concentratie binnen het bereik van 4% -6% blijft; De druk van de luchtsystemen moet worden gecontroleerd om een werkdruk van 0,5-0,7 MPa te handhaven; en het slijpwiel moet visueel worden geïnspecteerd op scheuren, defecten of andere afwijkingen.
Onderhoud na de verschuiving is even belangrijk en omvat: het reinigen van de werkbank en de magnetische separator om metalen chips en schurende opbouw te verwijderen; het wegvagen van de leidingway -bewakers om te voorkomen dat chips het leiderschapsoppervlak betreden; Het opnemen van de gegevens van de wielhandel en het aantal werkstukken dat tijdens de verschuiving is verwerkt en het bijhouden van een compleet operationele apparatuurrecord.
Periodiek onderhoudsplan
Wekelijks onderhoud richt zich op het controleren van het smeersysteem van de begeleiding om ervoor te zorgen dat het vetniveau ten minste 80% is en dat de smeerleidingen niet worden geholpen. Het hydraulische systeem moet maandelijks grondig worden geïnspecteerd, gericht op het differentieel van het filterdruk. Als het drukverschil groter is dan 0,3 MPa, moet het filter worden vervangen.
Het spilsysteem moet kwartaal professioneel worden geïnspecteerd, met behulp van een zeer nauwkeurige micrometer om spindelradiale runout te meten, die niet meer dan 0,002 mm mag bedragen. De temperatuurstijging van de spil moet ook worden gecontroleerd; Het mag niet hoger zijn dan 15 ° C na vier uur continu werking. Jaarlijks onderhoud vereist dat een professionele technicus een volledige kalibratie van het machinegereedschap uitvoert en alle positioneringsnauwkeurigheid naar fabrieksnormen herstelt.
Belangrijkste component Life Management
Als kerncomponent worden spindellagers aanbevolen om te worden vervangen na 8.000 uur werking, ongeacht de oppervlakte -conditie. Guideway Sliders hebben meestal een levensduur van vijf jaar en moeten onmiddellijk worden vervangen om het verlies van nauwkeurigheid te voorkomen. De slijpwielflens moet om de 2.000 uur worden gecontroleerd om een veilige en betrouwbare installatie te garanderen. Koelvloeistof moet om de drie maanden volledig worden vervangen om verslechtering te voorkomen die de bewerkingsprestaties beïnvloedt.
| Onderhoudscategorie | Onderhoudsitem | Bedieningsdetails en normen | Cyclus | Record vereisten |
| Dagelijks onderhoud | Koelvloeistofinspectie | Controleer concentratie (4%-6%), pH (8,5-9,5), filtratienauwkeurigheid ≤ 25μm | Per verschuiving | Recordconcentratie en onzuiverheden |
|
| Visuele inspectie van het wiel slijpen wiel | Controleer op scheuren, defecten en losse schurende deeltjes en schone luchtgaten (0,6 MPa luchtpistool). | Elke verschuiving | Maak foto's en archiver eventuele afwijkingen. |
| Inspecteer het luchtdruksysteem. | Zorg ervoor dat de druk tussen 0,5-0,7 mpa ligt en dat er geen lekken in de leidingen zijn. | Elke verschuiving | Noteer de drukwaarde. | |
| Wekelijks onderhoud | Geleiderrailsmering | Voeg speciaal vet toe, vul ≥ 80% | Wekelijks | Noteer smeerpunten en bedragen |
|
| Inspectie van hydraulische systeem | Controleer het filterdrukverschil (<0,3 MPa) en het olieniveau binnen het gemarkeerde bereik. | Wekelijks | Noteer het drukverschil en het olieniveau. |
| Slijpende wiel dynamische balanscontrole. | Gebruik een dynamische balancer om te kalibreren tot G1.0 (onbalans ≤ 0,4 g · mm/kg). | Wekelijks of na het veranderen van het slijpwiel. | Noteer de onbalans. | |
| Maandelijks onderhoud | Spindel nauwkeurigheid inspectie | Meet radiale runout (≤0,003 mm) en axiaal spel (≤0,002 mm) | Maandelijks | Sla inspectierapport op |
|
| Vervanging van koelvloeistoffen | Vervang de koelvloeistof volledig en reinig de leidingen en tank. | Om de drie maanden | Noteer de vervangingsdatum en het modelnummer. |
| Machine Tool Geometrische nauwkeurigheid Kalibratie. | Controleer de verticaliteit van elke as met behulp van een laserinterferometer (x/z -as ≤ 0,005 mm/300 mm). | Driemaandelijks | Houd het kalibratiecertificaat in het bestand. | |
| Jaarlijkse onderhoud | Volledige machine -revisie | Inclusief geleiderrailslijping, schroefvoorlaadaanpassing en isolatietests voor elektrische systeem | Jaarlijks | Volledig onderhoudsrapport |
| Belangrijkste component Life Management | Spindellagervervanging | Verplichte vervanging na 8.000 uur werking, met behulp van keramische lagers | Gecumuleerd door uren | Record vervangingstijd en batch |
|
| Vervang de geleidrails en schuifregelaars | Vervang om de 5 jaar of wanneer er een aanzienlijk spel ontstaat | 5 jaar | Noteer de reden voor vervanging |
| Slijpwielflens kalibratie | Controleer vlakheid (≤ 0,01 mm). Boltkoppel moet voldoen aan de instructies van de fabrikant. | Elke 2000 uur | Noteer de koppelwaarde | |
| Noodhulp | Slijpen wielscheur | Stop de machine onmiddellijk → Controleer de beschermdek | In het geval van een crack | Vul een incidentrapport in |
|
| Werkstukklemfalen | Stopmachine → Controleer de klemdruk (3-5 MPa) → Visuele inspectie verhogen → Positionering optimaliseren | Wanneer dit gebeurt | Registreer corrigerende maatregelen |
Onderhoudsmaatregelen:
Veiligheid eerst: koppel vóór het onderhoud de voeding los en laat de druk los. Draag beschermende apparatuur.
Tools: gebruik fabrikant-aanbevolen inspectietools (zoals laserinterferometers en dynamische balancers).
Traceerbaarheid van gegevens: Handtekeningbevestiging is vereist voor elke onderhoudsbewerking en de gegevens worden gedurende ten minste drie jaar gearchiveerd.
Abnormale waarschuwing: sluit de machine onmiddellijk voor onderzoek af als problemen zoals verhoogde trillingen of abnormale temperatuurstijging worden gedetecteerd.
Antwoord:
Extreem lang leven: de hardheid van CBN is de tweede plaats na diamant, en de slijtvastheid is meer dan 100 keer groter dan die van korund -slijpwielen, waardoor de vervangingsfrequentie aanzienlijk wordt verminderd.
Hoge thermische stabiliteit: CBN kan de temperaturen tot 1400 ° C weerstaan, waardoor werkstukverbrandingen voorkomen (conventionele slijpwielen falen bij 800 ° C).
Hoge precisiebeentelijkheid: de gevlitste binding vertoont een uitstekende stijfheid, stabiele slijpkrachten en kan een taper rondheid van minder dan 1 μm bereiken.
Hoge efficiëntie: metaalverwijderingssnelheden worden verhoogd met 30%-50%, waardoor het geschikt is voor moeilijk te machine-materialen zoals gehard staal en legeringen op de hoge temperatuur.
Grit maat:
Grof slijpen (RA 0,8μm): #80- #120
Fijn slijp (RA 0,1μm): #400- #2000
Concentratie:
Gehard staal: 100%-150%
Carbide: 75%-100%
Binder:
Glasfase keramiek: algemeen-purpose
Microkristallijn keramiek: vereisten voor hoge taaiheid
A: Stappen voor het oplossen van problemen:
Dynamische balancering: het slijpwiel moet G1.0 -graad zijn (onbalans ≤ 0,4 g · mm/kg).
Controleer de spindellagers: vervang als radiale runout> 0,003 mm.
Parameters aanpassen:
Verminder de lineaire snelheid met 10% -15% (bijvoorbeeld van 120 m/s tot 100 m/s).
Verminder de voedingssnelheid tot 50% van de oorspronkelijke waarde.
Optimaliseer klem: verhoog de ondersteuningspunten van het werkstuk en verminder overhang.
Antwoord: Gemeenschappelijke oorzaken en oplossingen:
| Oorzaak | Oplossing |
| Overmatige slijpparameters | Verminder de lijnsnelheid of voedingssnelheid |
| Onvoldoende koelvloeistofconcentratie (<4%) | Vul het concentraat aan tot 6% |
| Slijpende wielporiën verstopt | Reinig met een luchtpistool van 0,6 MPa hogedruk |
| Wijzig werkstukmateriaal (bevat harde fase) | Gebruik een hogere concentratie (150%) of fijner grit slijpwiel |
Antwoord:
Koelingoptimalisatie:
Debiet ≥ 15 l/min · mm (slijpwielbreedte)
Gebruik een intern gekoeld slijpwiel of een dubbele mondstuk (15 ° hoek)
Procesaanpassing:
Verhoog het aantal polijstcycli (≥ 3 vonkvrije slijpen)
Verminder de voedingssnelheid met 30%
Selectie van de slijpwiel:
Gebruik een slijpwiel met een hoge porositeit (30%-40%) om de warmtedissipatie te verbeteren.
Antwoord:
Kalibreren van de geometrische nauwkeurigheid van de machine:
Gebruik een laserinterferometer om de loodrechtheid van de X/Z -as te controleren (fout ≤ 0,005 mm/300 mm).
Het corrigeren van de wielkleedhoek:
Gebruik een standaardhoekblok om het Diamond Roller -dressoir te kalibreren. Controleer de rigiditeit van het armatuur:
Controleer de klemkracht bij 3-5 MPa om de vervorming van het werkstuk te voorkomen.
Antwoord:
DREKENDRODER: Diamantrollen worden aanbevolen (lange levensduur en hoge precisie).
Parameterinstellingen:
Verhaalvoersnelheid: 0,002-0,005 mm/slag
Verhouding van de verbandsnelheid: 0,4 tot 0,8 (slijpwiel tot roll -lineaire snelheidsverhouding)
Knijgenvereisten: drie vonkvrije passen zijn vereist na het aankleden.
Antwoord:
Idle run -test: verhoog de snelheid stapsgewijze naar de bedrijfssnelheid en loop 30 minuten.
Dynamic Balancing: gebruik een online balancer om zich aan te passen aan G1.0.
Test slijpverificatie:
Proces 2-3 monsters en inspecteer de afmetingen en oppervlaktekwaliteit.
Pas de verbindingshoeveelheid of de slijpparameters fijn aan op basis van de resultaten.
Regelmatige gebabbelstreepjes
Kenmerken: periodieke strepen met een golflengte van 0,1-0,5 mm
Remedie:
Controleer de trilling van de basis (moet ≤2μm/s zijn)
Pas de snelheid aan om resonantiefrequenties te voorkomen
Gebruik een ongelijk verdeeld slijpwiel (spiraalfluit)
Oppervlakte verbrand
Criteria: zuurstofverkleuringslaag
Belangrijkste tegenmaatregelen:
Verhoog de koelvloeistofstroomsnelheid tot ≥15 L/min · mm
Neem een intern gekoeld slijpwielontwerp aan
Verminder de voedingssnelheid met 30% en voeg drie extra polijstpassen toe
Abnormale slijtage
Typisch geval: de levensduur neemt met meer dan 50% af
Optimalisatieoplossing:
Pas de CBN-concentratie aan (100-125% voor gehard staal)
Modificeer de aansluitingsparameters (voedingssnelheid ≤ 0,001 mm/slag)
Schurende graanafscheiding
Symptoom: "Kale vlekken" verschijnen op het slijpeltoppervlak
Oorzaak:
Nadelen van bindingssterkte
Right-hoek snijdende impact
Verbeteringsmethoden:
Gebruik een microkristallijn keramische binding slijpwiel
Neem een <5 ° hellingssnijmethode aan
Dimensionale instabiliteit
Belangrijkste controlepunten:
Omgevingstemperatuurregeling bij 20 ± 1 ° C
Trigger online meetcompensatie om de 10 stuks
Stel een thermisch vervormingscompensatiemodel op
Slijpen wielscheur
Noodprocedures:
Onmiddellijke noodstop
Controleer de integriteit van de beschermende dekking
Controleer of de snelheid de limiet overschrijdt
Werkstuk vliegen
Preventieve maatregelen:
Gebruik mechanische en hydraulische dubbele positionering
Installeer een visueel bevestigingssysteem
Dagelijkse inspectie:
Koelvloeistofconcentratie (4-6%)
Slijpende wieluit uiterlijk (scheuren/defecten)
Periodiek onderhoud:
Wekelijks: Guideway Smering (vet vul ≥ 80%)
Maandelijks: spindle runout inspectie (≤ 0,003 mm)
Bijlage: snelle diagnosetabel
| Probleembeschrijving | Prioriteitsinspectieitems | Tijdslimiet |
| Gebabbelstekens | Dynamische balancering/lagers | Binnen 2 uur |
| Brandwonden | Koelsysteem | Onmiddellijke afsluiting |
| Dimensionale buitenlandse | Temperatuurcompensatie | Ressen tijdens de dienst |
Aangeboren voordelen bepaald door materiële eigenschappen
Onvervangbare superabrasieven
CBN (kubieke boornitride) heeft een hardheid van 4500 HV, tweede alleen voor diamant, maar de stabiliteit op hoge temperatuur (1400 ° C) groter dan die van diamant (die oxideert bij 800 ° C).
Een typische vergelijking: bij het bewerken van gehard staal (HRC 60) is de levensduur van een CBN -wiel 100 keer die van een korundwiel.
Synergetische effecten van gevlitste bindingen: de microkristallijne keramische structuur combineert stijfheid (elastische modulus 100 GPa) met zelfscherpingseigenschappen.
Controleerbare porositeit (5%-40%) verbetert de warmtedissipatie in vergelijking met hars/metaalbindingen.
Een doorbraak in precisiebehoud
Nano-nivea-stabiliteit
Schurende korrelverlies <0,1%/uur, voor het volgende, zelfs na 2000 cycli:
Rondheid ≤ 1μm
Kegelhoektolerantie ± 0,003 °
Thermische vervormingsregeling
De thermische geleidbaarheid is 1300 W/(M · K) en de slijpzone -temperatuur is 200 ° C lager dan die van korund -slijpelende wielen.
Gemeten gegevens: Werkstukoppervlaktemperatuur <150 ° C bij het slijpen van titaniumlegeringen (conventionele processen> 400 ° C)
Vooruitziende technologische evolutie
Een natuurlijke pasvorm voor intelligent slijpen
Zeer voorspelbaar slijtagedrag, geschikt voor:
Digitale tweelingmodellering
Adaptief controlesalgoritme
Huidige toonaangevende oplossing: Resterende levensvoorspellingsfout van het slijpen wiel <3%
Groene productietrends
Vergelijking van energieverbruik:
Conventioneel slijpen: 25 kW · h/100 stuks
CBN -slijpen: 8 kW · h/100 stuks
50% vermindering van koelvloeistofverbruik
